Jak znaleźć i naprawić przerwę w przewodzie w instalacji Automower®
Jeśli na stacji ładowania robota koszącego Automower® miga niebieskie światło, a w aplikacji Automower® Connect lub na wyświetlaczu robota widoczny jest komunikat o błędzie Brak sygnału pętli, w instalacji może znajdować się przerwa w przewodzie. Obejrzyj nasz film i wykonaj poniższe czynności, aby rozwiązać ten problem.
Podsumowanie
- Kontrole wstępne: Rozpocznij od wykonania kilku podstawowych czynności kontrolnych.
- Zlokalizuj uszkodzoną część przewodu: Jeśli podstawowe kontrole nie powiodą się, przejdź do poszukiwania uszkodzonej części przewodu.
- Naprawa uszkodzonego przewodu: Po zlokalizowaniu uszkodzonego przewodu postępuj zgodnie z instrukcjami krok po kroku, aby go naprawić.
- Uzyskaj fachowe wsparcie: Jeśli po wykonaniu powyższych czynności kontrolka na stacji ładującej nadal miga na niebiesko, skontaktuj się z lokalnym dilerem Husqvarna.
- Zapobiegaj przerwom w przewodach: Uzyskaj kilka przydatnych wskazówek, aby zapobiec przerwom w przewodach instalacji Automower®.
Kontrole wstępne
Przed przystąpieniem do rozwiązywania problemów należy wykonać następujące kontrole wzrokowe:
- Upewnij się, że złącza przewodów ograniczającego i doprowadzającego po stronie stacji ładującej są prawidłowo podłączone i nie są uszkodzone. Patrz Jak podłączyć przewód ograniczający i przewód doprowadzający do stacji ładującej.
- Sprawdź znane sploty w przewodzie pętli, aby upewnić się, że przewody są prawidłowo podłączone, a łączniki nie są uszkodzone. Jeśli masz do niej dostęp, skorzystaj z mapy narysowanej podczas instalacji, aby przypomnieć sobie, gdzie początkowo ułożono przewody.
- Jeśli po tych wstępnych kontrolach komunikat o błędzie będzie się nadal wyświetlać, należy wykonać poniższe czynności.
Zlokalizuj uszkodzoną część przewodu
Zalecamy dwie metody znajdowania przerwy w przewodzie:
Obejrzyj ten film lub postępuj zgodnie z instrukcjami krok po kroku, aby dowiedzieć się więcej o obu metodach wyszukiwania i naprawy przerwy w przewodzie instalacji Automower®.
Wskazówka! Aby włączyć napisy, rozpocznij odtwarzanie filmu i kliknij ikonę koła zębatego, aby wyświetlić ustawienia. Następnie wybierz opcję „Napisy/CC” i jeden z dostępnych języków.
Wyszukiwanie ręczne
Przerwany przewód w instalacji Automower® można zlokalizować za pomocą metody wyszukiwania ręcznego, której podstawą jest powtórne dzielenie przewodu ograniczającego na pół, aż do znalezienia uszkodzonego odcinka. Oto jak należy to robić:
1. Wyłącz tryb ECO
Ta metoda wyszukiwania nie będzie działać po włączeniu trybu ECO. W zależności od modelu robota koszącego Automower® tryb ECO można wyłączyć za pomocą aplikacji Automower® Connect lub wyświetlacza na robocie. Wykonaj następujące czynności:
- Ustaw robota koszącego w stacji ładującej.
- Otwórz aplikację Automower® Connect lub naciśnij opcję Menu na wyświetlaczu robota koszącego.
- Wybierz Ustawienia > Tryb ECO.
- Usuń zaznaczenie pola.
2. Zamień złącza w stacji ładującej
- Zamień połączenia pomiędzy przewodem doprowadzającym a przewodem ograniczającym w stacji ładującej, aby zidentyfikować uszkodzony odcinek. Rozpocznij od zamiany połączeń AL i G1. Jeśli kontrolka zacznie świecić zielonym ciągłym światłem, przerwa znajduje się w przewodzie ograniczającym pomiędzy AL a miejscem, w którym przewód doprowadzający łączy się z przewodem ograniczającym (gruba czarna linia na ilustracji 1). Tam należy zacząć poszukiwania przerwy.
- Należy pamiętać, że niektóre modele robota koszącego Automower® mają dodatkowe przewody doprowadzające (G2, G3). Możesz powtórzyć procedurę z ich użyciem.
Ilustracja 1
3. Zlokalizuj przerwę
Wymagane narzędzia i sprzęt
Aby zlokalizować uszkodzony odcinek przewodu, potrzebne będą następujące elementy:
- Przewód pętli i łączniki Automower® (ilustracja 4)

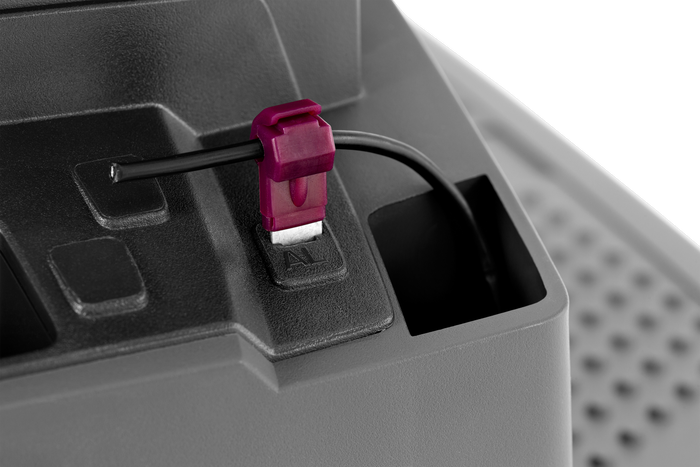

- Złącza Automower® (ilustracja 2)
- Szczypce
- Narzędzie do cięcia przewodów
Etapy lokalizowania przerwy
- Odłącz przewód z potencjalną przerwą: Odłącz przewód, w którym podejrzewasz przerwę, od stacji ładującej.
- Skonfiguruj nowy przewód pętli: Za pomocą złącza podłącz jeden z końców nowego przewodu pętli do wolnego gniazda (AL lub AR) stacji ładującej.
- Przetnij przewód w połowie: Przejdź do środka odcinka, w którym podejrzewasz przerwę, i przetnij go.
- Podłącz nowy przewód pętli: Podłącz drugi koniec nowego przewodu pętli do końca przewodu, który nadal jest podłączony do stacji ładującej (cienka linia na ilustracji 3).
- Kontrola kontrolki: Sprawdź kontrolkę stacji ładującej. Jeśli jest ona zielona, przerwa znajduje się w odcinku, którego koniec odłączono (gruba linia na ilustracji 3).
- Zawężanie poszukiwań przerwy: Powtarzaj te czynności, aż pozostanie tylko krótki odcinek przewodu. W tym miejscu znajduje się przerwa.
Wskazówka! Jeśli odcinek przewodu ograniczającego, w którym podejrzewasz przerwę, jest krótki, wymiana całego odcinka może być łatwiejsza niż próba zlokalizowania dokładnego miejsca przerwy.
Ilustracja 2
Ilustracja 3
Ilustracja 4
Wyszukiwanie ręczne za pomocą narzędzia do wykrywania przerw w przewodach
Aby zaoszczędzić czas i uniknąć cięcia przewodów podczas procedury rozwiązywania problemów, możesz użyć narzędzia do wykrywania przerw w przewodach. Należy pamiętać, że to narzędzie jest przydatne do wykrywania całkowitych przerwań przewodu, ale może nie być tak skuteczne w przypadku częściowych uszkodzeń.
Powyższy film przedstawia sposób korzystania z narzędzia do wykrywania przerw w przewodach.
Jak naprawić uszkodzony przewód
Po zlokalizowaniu uszkodzonego odcinka przewodu można przystąpić do naprawy.
Wymagane narzędzia i sprzęt
- Przewód pętli i łączniki Automower® (ilustracja 4)
- Szczypce
- Narzędzie do cięcia przewodów
Jak naprawić uszkodzony przewód krok po kroku
- Przytnij uszkodzony przewód: Przytnij około 60 cm (2 stopy) z każdego końca uszkodzonego przewodu, aby usunąć wszystkie uszkodzone odcinki.
- Wsuń przewód do łącznika: Wsuń oba końce przewodu do łącznika — jeden koniec do jednego otworu. Nie ma znaczenia, którego otworu użyjesz do danego końca przewodu.
- Sprawdź, czy przewód wprowadzono prawidłowo: Upewnij się, że przewody są całkowicie wsunięte do łącznika. W celu zweryfikowania skorzystaj z przezroczystej strony łącznika. W przypadku stosowania profesjonalnego przewodu przed włożeniem przewodu do łącznika usuń zewnętrzną warstwę ochronną.
- Ściśnij łącznik: Mocno ściśnij łącznik szczypcami.
- Zamocuj lub zakop przewód: Możesz zapobiec uszkodzeniu nowego przewodu poprzez zakopanie odsłoniętego przewodu ograniczającego i łącznika lub przymocowanie ich do podłoża za pomocą szpilek.
Obejrzyj poniższy film, aby uzyskać szczegółowe instrukcje dotyczące podłączania przewodu doprowadzającego do przewodu ograniczającego:
Dlaczego warto używać oryginalnego łącznika Automower®?
Łącznik robota koszącego Automower® opracowano z myślą o naprawie i wydłużaniu przewodu ograniczającego oraz podłączaniu przewodu doprowadzającego. Jest on trwały, wodoodporny i zapewnia optymalną wydajność.
Uzyskaj fachowe wsparcie
Jeśli potrzebujesz pomocy z instalacją Automower®, skontaktuj się z lokalnym dilerem Husqvarna. Dzięki jego doświadczeniu i zastosowaniu specjalistycznych narzędzi możesz uzyskać pomoc w natychmiastowej naprawie robota koszącego Automower®.
Zapobiegaj przerwom w przewodach
Istnieje kilka prostych czynności, za pomocą których możesz zapobiegać przerwom w przewodach instalacji Automower®. Kliknij tutaj, aby dowiedzieć się więcej.
