Jak změřit rozteč a šířku vodicí drážky u řetězu pro řetězovou pilu

Rozteč řetězu

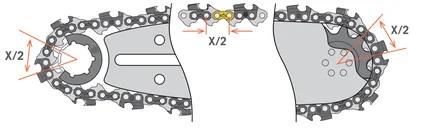

Rozteč je vzdálenost mezi:

• nýty na řetězu
• zuby hnacího řetězového kola hlavy motoru
• zuby řetězového kolečka pevného řetězce vodicí lišty

Rozteč řetězu je často vytištěna na konci vodicí lišty, vodicím článku řetězu, v návodu nebo na prstýnku/pevném řetězci řetězové pily.

U řetězů X-CUT je rozteč vyražena na vodicím článku.

Níže je uveden příklad, kde 8 je rozteč řetězu a 5 je šířka vodicí drážky, což znamená, že řetěz má rozteč 3/8".

Rozteč je také často vyražena na hnacím řetězovém kole nebo na bubnu spojky řetězové pily.

Pokud si nejste jisti roztečí řetězu, obraťte se s žádostí o pomoc na nejbližšího prodejce.

Šířka vodicí drážky

Šířka vodicí drážky je tloušťka spodní části vodicího článku řetězu a šířka drážky vodicí lišty.

Šířka vodicí drážky je často vytištěna na konci vodicí lišty, ale najdete ji také v návodu k používání.

U řetězů X-CUT je šířka vodicí drážky vyražena na vodicím článku.

Níže je uveden příklad, kde 8 je rozteč řetězu a 5 je šířka vodicí drážky, což znamená, že vodicí drážka má šířku 1,5 mm = 0,058".

Pokud si nejste jisti šířkou vodicí drážky, obraťte se s žádostí o pomoc na nejbližšího prodejce.
