Comment mettre une tondeuse autoportée en position d'entretien

Pour nettoyer le carter de coupe de votre tondeuse autoportée Husqvarna ou simplement contrôler les lames, vous devez le mettre en position d'entretien.

Voici comment faire :

Tondeuse autoportée série R200 : position d'entretien

  1. Placez le levier de réglage de la hauteur en position d'entretien
  2. Serrez le frein de stationnement
  3. Prenez la clé de démarrage avec l'outil fixé
  4. Retirez le capot
  5. Déconnectez la tige du carter de coupe
  6. Relâchez le tendeur de courroie
  7. Déconnectez la courroie d'entraînement
  8. Tirez et soulevez le carter de coupe
  9. Soulevez le carter de coupe et relâchez le verrou
  10. Poussez pour le remettre en position
  11. Connectez la tige du carter de coupe
  12. Connectez la courroie d'entraînement
  13. Remettez le tendeur de courroie en place
  14. N'oubliez pas de quitter la position d'entretien

Tondeuse autoportée série R300 : position d'entretien

  1. Levez le carter de coupe
  2. Placez le levier de réglage de la hauteur en position d'entretien
  3. Serrez le frein de stationnement
  4. Prenez la clé de démarrage avec l'outil fixé
  5. Retirez le capot
  6. Relâchez le tendeur de courroie
  7. Déconnectez la tige du carter de coupe
  8. Déconnectez la courroie d'entraînement
  9. Tirez et soulevez le carter de coupe : le verrouillage est automatique
  10. Soulevez le carter de coupe et relâchez le verrou
  11. Poussez pour le remettre en position
  12. Connectez la courroie d'entraînement
  13. Connectez la tige du carter de coupe
  14. Remettez le tendeur de courroie en place
  15. N'oubliez pas de quitter la position d'entretien

Pour mettre le carter de coupe en position d'entretien

REMARQUE : Avant de commencer, assurez-vous d'éteindre le produit en plaçant l'interrupteur d'alimentation en position « 0 ».

  1. Garez la machine sur une surface plane.
  2. Réglez le levier de hauteur de coupe en position d'entretien.
  3. Dégagez l'attache sur le capot avant avec l'outil attaché à la clé de contact, puis retirez le capot.
  4. Soulevez la barre de réglage de la hauteur de coupe et placez-la sur son support.
  5. Débranchez le câble du carter de coupe.
  6. Désengagez le verrou du carter de coupe avec votre main. Retirez le carter de coupe avec l'autre main.

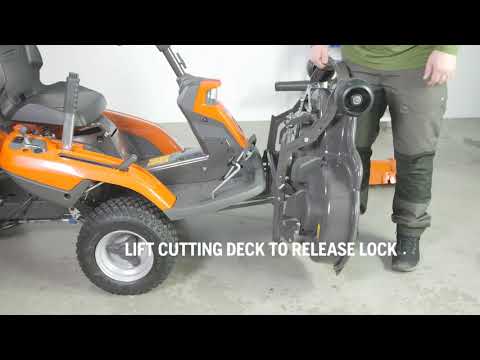

  7. Soulevez complètement le carter de coupe de manière à ce qu'il soit en position verticale jusqu'à entendre un clic. Le carter de coupe est automatiquement verrouillé en position verticale.

Pour mettre le carter de coupe en position de tonte

  1. Tenez le bord avant du carter de coupe.
  2. Desserrez le verrou avec l'autre main.
  3. Rabattez le carter de coupe et poussez-le vers l'intérieur jusqu'en butée.
  4. Branchez le câble au carter de coupe.
  5. Soulevez la barre de réglage de la hauteur de coupe de son support et placez-la dans le trou.
  6. Fixez le capot avant.
  7. Déplacez le levier de hauteur de coupe de la position d'entretien vers l'une des positions numérotées.
