Comment poser un câble guide dans une installation Automower® avec câble périphérique

S'applique aux installations utilisant un câble périphérique physique.

Le câble guide breveté joue un rôle clé dans l'installation de votre Automower® en aidant le robot tondeuse à retrouver rapidement et efficacement son chemin jusqu'à la station de charge. Cela réduit considérablement les temps de recherche, en particulier dans les pelouses complexes présentant de nombreux obstacles.

En outre, les câbles guides dirigent le robot tondeuse vers les zones de travail éloignées et permettent de gérer les passages étroits jusqu'à 60 cm (2 pi). Pour les passages de moins de 2 m (6,5 pi), nous vous recommandons vivement d'utiliser un câble guide pour garantir une navigation fluide. Le robot tondeuse varie son itinéraire vers et depuis la station de charge pour éviter de laisser des traces dans la pelouse.

• Certains modèles Automower® nécessitent un câble guide, tandis qu'il est facultatif sur d'autres modèles.
• Pour des performances optimales, nous vous recommandons de toujours installer un ou plusieurs câbles guides.
• Le nombre de câbles guides pris en charge par votre robot tondeuse dépend du modèle.

Comment poser un câble guide : instructions étape par étape

Conseil : pour afficher les sous-titres de la vidéo explicative, lancez la vidéo, cliquez sur l'icône en forme d'engrenage (Paramètres), sélectionnez « Sous-titres/CC » et choisissez votre langue.

Avant de commencer

• Assurez-vous que la station de charge est hors tension. Débranchez-la de la prise électrique avant de commencer l'installation.

Étape 1 : commencez au niveau de la station de charge

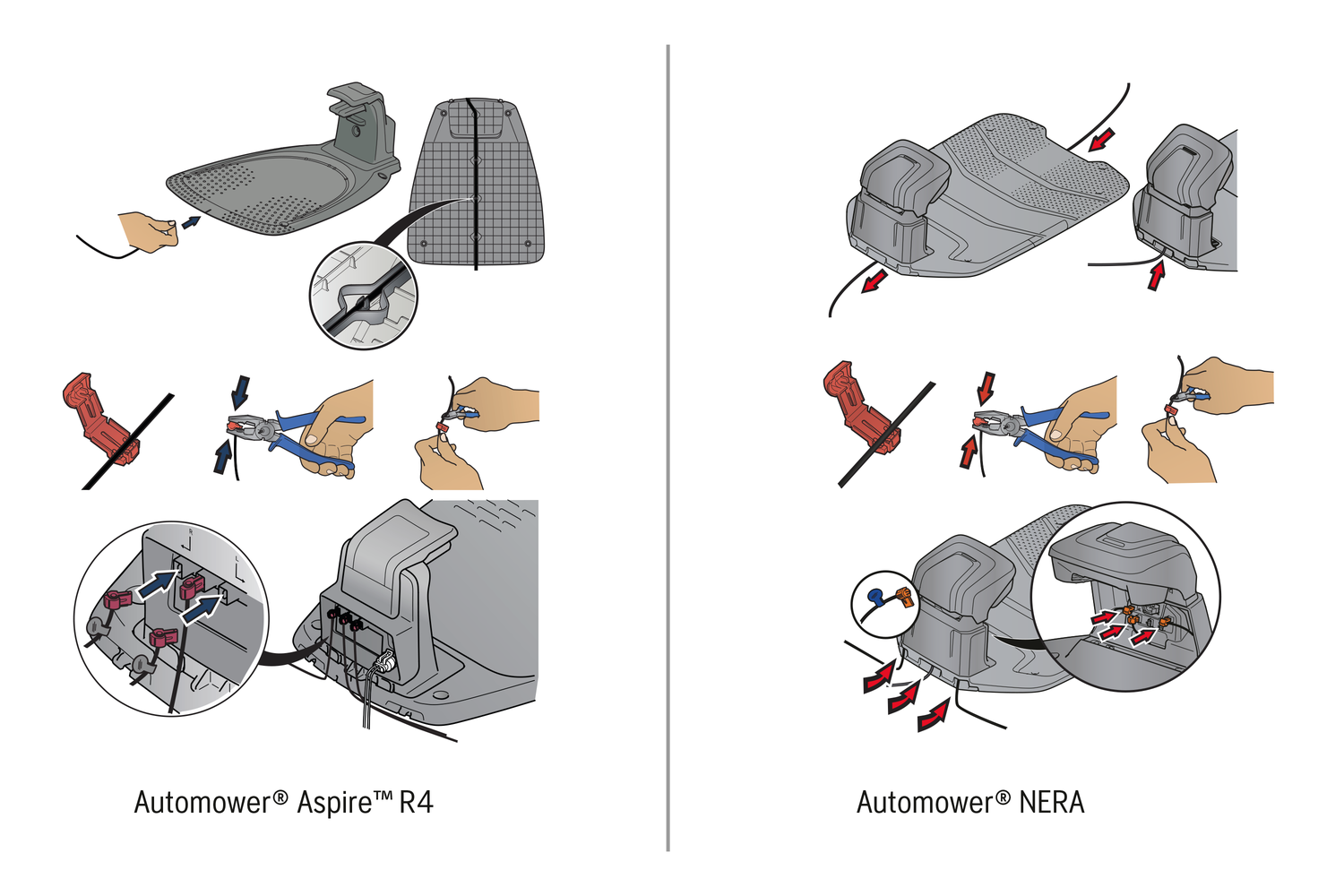

• Partez de l'arrière de la station de charge, en faisant passer le câble sous le centre de la plaque de base (image 1).
• Branchez une extrémité du câble guide à la station de charge et l'autre extrémité au câble périphérique.
• Utilisez un seul type de câble dans toute l'installation. Le câble guide et le câble périphérique doivent être identiques pour garantir leur compatibilité.
• Utilisez des pièces Husqvarna d'origine : utilisez les connecteurs et raccords de câbles Automower® pour relier le câble guide à la station de charge et au câble périphérique. Ces accessoires de haute qualité garantissent des raccords sécurisés et fiables (images 2 et 3).

Étape 2 : branchez le câble guide

• Fixez un connecteur Automower® à l'extrémité du câble guide et branchez-le sur la broche G1 de la station de charge, ou G2 ou G3 si vous utilisez un deuxième ou un troisième câble guide (voir image 1).
• Étiquetez chaque câble pour faciliter l'identification, en particulier si vous entreposez la station de charge à l'intérieur pendant l'hiver.
• Pour les modèles Automower® NERA, tous les connecteurs sont accessibles depuis l'avant de la station de charge.

Image 1

Image 2

Étape 3 : posez le câble

• En partant de la station de charge, posez le câble en ligne droite sur une distance d'au moins 2 m (6,5 pi). Pour le modèle Aspire™ R4, posez 1 m (3,3 pi) de câble.
• Fixez le câble au sol à l'aide de piquets tout le long du trajet menant au point de connexion avec le câble périphérique. Vous pouvez également enterrer le câble.

Étape 4 : branchez-le au câble périphérique

• Au niveau du point de connexion, coupez le câble périphérique à l'aide d'une pince coupante. Connectez l'extrémité du câble guide au câble périphérique à l'aide d'un raccord Automower®.
• Pour obtenir des instructions détaillées, consultez l'article Comment utiliser un raccord de câble Automower®.

Image 3

Étape 5 : étalonnez et vérifiez

• Une fois le câble guide posé, étalonnez-le et vérifiez que le robot tondeuse peut le suivre facilement jusqu'à la station de charge.
• Pour obtenir des instructions détaillées, consultez les articles suivants : Étalonnage du câble guide et Comment vérifier que le robot tondeuse suit le câble guide et s'arrime correctement.

Conseils utiles pour l'installation du câble guide

• Si la pelouse est ouverte, posez le câble guide depuis la station de charge jusqu'à un point central du côté opposé de la pelouse.
• Évitez de poser le câble à des angles vifs (au-dessus de 45°), car cela peut rendre difficile le suivi du câble guide par le robot tondeuse.
• Le robot tondeuse se déplace toujours à gauche du câble guide (lorsque l'on fait face à la station de charge). Assurez-vous qu'il y a suffisamment d'espace sur le côté gauche.
• Sur les pentes, posez le câble en diagonale pour une meilleure traction.
• Le câble guide et le câble périphérique ne doivent pas se croiser (par exemple, à proximité d'un îlot).
• Maintenez une distance d'au moins 30 cm (12 po) entre le câble guide et le câble périphérique.
• Si la boucle du câble guide dépasse 400 m (1 300 pi) ou 150 m (490 pi) pour le modèle Aspire™ R4, le robot tondeuse peut avoir du mal à se déplacer.

Informations sur le câble guide spécifiques à certains modèles

• Les modèles Automower® 320 NERA, 305E NERA et 310E NERA disposent de trois connecteurs de câble guide, mais ne prennent en charge que deux câbles guides (G1 et G2). La connexion à G3 ne fonctionne pas.
• Les modèles Automower® 405XE NERA, 410XE NERA, 430X NERA et 450X NERA prennent en charge les trois câbles guides.
• L'Automower® Aspire™ R4 nécessite un câble guide pour fonctionner. Il n'est pas facultatif pour ce modèle.

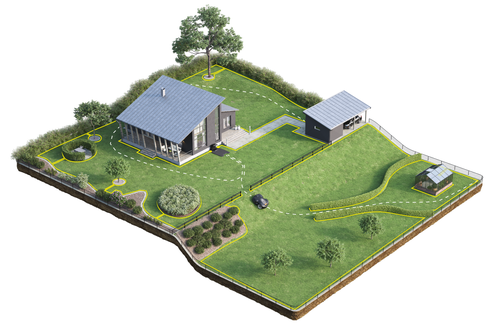

Exemple : schéma d'installation du câble guide

Dans l'exemple ci-dessous :

• Un câble guide dirige le robot tondeuse autour de la maison et le mène jusqu'au garage.
• Un autre câble guide dirige le robot tondeuse à travers une clôture, dans une pente et à travers un passage étroit, puis le mène jusqu'à la serre.
• Ces câbles guides permettent au robot tondeuse de naviguer efficacement et de retrouver son chemin jusqu'à la station de charge.

Modification des réglages du câble guide et de configuration de la zone de tonte

Après avoir installé le câble guide, ajustez les réglages de configuration de la zone de tonte en fonction de la complexité de votre pelouse pour garantir une couverture complète :

• Si votre robot tondeuse dispose de la navigation assistée par GPS, il utilise le GPS intégré pour déterminer automatiquement les zones à tondre en priorité.
• Sinon, ajustez les réglages de configuration de la zone de tonte pour guider le robot tondeuse à l'aide des câbles périphériques et guides.

Vous pouvez modifier ces réglages en procédant comme suit :

• Application Automower® Connect : appuyez sur Plus > Réglages > Installation > Configuration de la zone de tonte
• Écran du robot tondeuse (le cas échéant) : accédez à Installation > Configuration de la zone de tonte

Remarque :

Si votre robot tondeuse prend en charge la technologie AIM, vous bénéficiez d'un meilleur contrôle, car vous pouvez créer des zones de travail avec des programmes et des hauteurs de coupe uniques à l'aide de l'application Automower® Connect.
