EPOS®-Kabelunterstützung für Rasenbereiche mit schwachem Satellitensignal

Die Kabelunterstützungsfunktion ist für die folgenden Automower® NERA-Modelle mit EPOS® verfügbar:

• 305E NERA
• 310E NERA
• 405XE NERA
• 410XE NERA
• 320 NERA
• 430X NERA
• 450X NERA

Hinweis: Automower®-Modelle mit KI-gestützter Erkennungstechnologie unterstützen die Kabelunterstützungsfunktion nicht. Stattdessen stützen sie sich bei der Navigation in Bereichen mit schwachem Satellitensignal auf die integrierte Kamera. Lesen Sie mehr über die KI-gestützte Erkennungstechnologie.

Bevor Sie mit der Installation der Kabelunterstützung beginnen, stellen Sie sicher, dass die folgenden Anforderungen erfüllt sind:

• Begrenzung des Arbeitsbereichs: Schließen Sie die EPOS®-Installation ab. Die Kabelunterstützung kann nur innerhalb Ihrer vorhandenen virtuellen Begrenzungen verwendet werden. Sie kann nicht verwendet werden, um den definierten Arbeitsbereich zu erweitern. Klicken Sie hier, um eine Schritt-für-Schritt-Anleitung für die Installation zu erhalten.
• Andockpunkt mit gutem Satellitensignal: Der Andockpunkt der Ladestation benötigt ein gutes Satellitensignal. Die Kabelunterstützung kompensiert keine schlechten Satellitensignale am Andockpunkt der Ladestation. Erfahren Sie mehr über den Andockpunkt.
• Neueste Firmware: Installieren Sie das neueste Firmware-Update auf Ihrem Mäher. Die Automower® Connect-App benachrichtigt Sie, wenn eine neue Firmware für Ihren Mäher verfügbar ist.
• Maximale Länge des Kabels: Die maximale Schleifenkabellänge darf 800 m (2625 ft) nicht überschreiten.

Schritt 1: Sicherstellen, dass Sie alles zur Hand haben, was Sie benötigen

Für die Installation der Kabelunterstützung benötigen Sie die folgenden Komponenten:

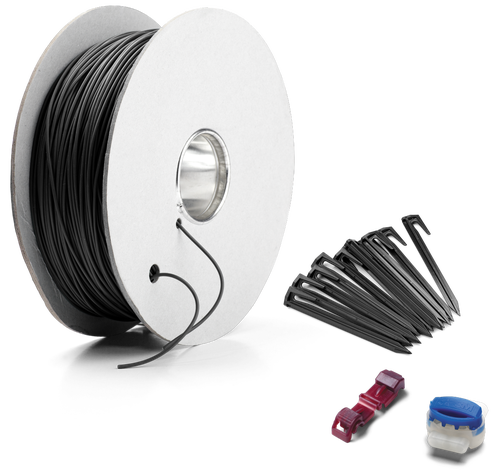

• Automower® Installations-Kit mit:

• Schleifenkabel: Als Begrenzungskabel verwendet.
• Haken: Zum Befestigen des Kabels am Boden.
• Anschlussklemmen: Zum Anschließen der Kabel.
• Verbinder: Zum Anschließen der Kabel an die Ladestation.

• Werkzeuge:
  • Ein Hammer: Zum Setzen der Haken in den Boden.
  • Kombizange: Zum Zuschneiden des Begrenzungskabels und Zusammendrücken der Verbinder.
  • Universalzange: Zum Zusammendrücken der Verbinder.

Schritt 2: Sicherstellen, dass das Satellitensignal am Andockpunkt der Ladestation gut ist

• Das Unterstützungskabel kann erst installiert werden, nachdem die Ladestation endgültig platziert und die EPOS®-Installation abgeschlossen ist.

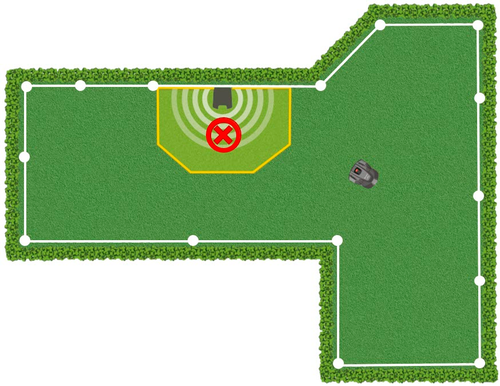

• Das Unterstützungskabel kompensiert keine schlechten Satellitensignale am Andockpunkt der Ladestation. Stellen Sie sicher, dass der Andockpunkt der Ladestation über ein gutes Satellitensignal und eine ungehinderte Sicht zum Himmel verfügt.
• Wenn die Station bereits am Boden gesichert ist, lösen Sie sie, um die Unterstützungskabel anzuschließen.
• Erfahren Sie mehr über den Andockpunkt.

Schritt 3: Kabel verlegen

Hinweis: In den nachstehenden Zeichnungen zeigt die weiße gepunktete Linie die virtuelle EPOS®-Begrenzung an, während die gelbe Linie die Installation der Kabelunterstützung darstellt.

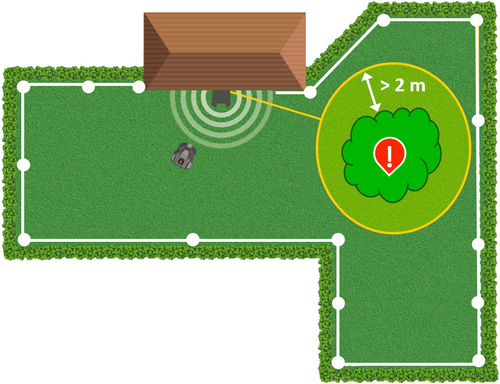

• Verlegen Sie das Schleifenkabel mindestens 2 Meter (7 Fuß) außerhalb des Problembereichs. Dadurch wird sichergestellt, dass der Mäher sich wieder mit dem Satelliten verbindet und eine genaue Position erhält.

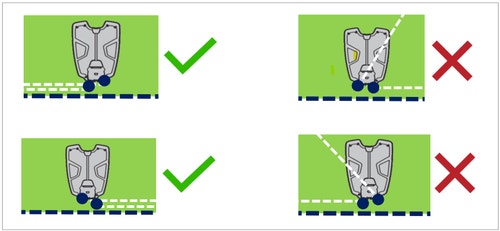

• Starten und beenden Sie die Installation hinter der Ladestation.

• Verlegen Sie die Unterstützungskabel nicht unter der Bodenplatte der Ladestation, da dies die Signale der Ladestation stören kann.

• Verlegen Sie das Kabel in einer Schleife durch den Problembereich und zurück.

• Lassen Sie 50 cm (20 Zoll) zusätzliches Kabel zum Anschluss an die Ladestation.

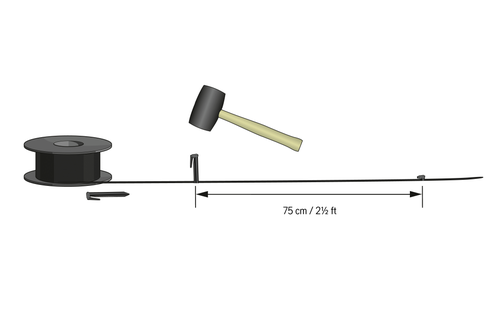

• Verwenden Sie Automower® Haken, um das Kabel am Boden zu befestigen, oder vergraben Sie es, indem Sie mit einem geraden Spaten einen Schlitz im Boden machen.
• Der Abstand zwischen den Haken sollte etwa 75 cm (2,5 ft) betragen.

• Die maximale Schleifenkabellänge beträgt 800 m (2625 ft).

Schritt 4: Kabel an die Ladestation anschließen

Verwenden Sie die Automower® Verbinder, um beide Enden des Kabels an die Ladestation anzuschließen.

• Öffnen Sie den Verbinder und legen Sie das Kabel hinein.
• Schließen Sie den Verbinder mit einer Zange.
• Schneiden Sie das Kabel 1–2 cm (0,4–0,8 Zoll) oberhalb des Verbinders ab.

• Öffnen Sie die Abdeckung an der Vorderseite der Ladestation.
• Führen Sie das rechte Kabel und den Verbinder durch das rechte Loch auf der Rückseite des Ladeturms.
• Drücken Sie den Verbinder auf den Metallstift der Ladestation mit der Markierung „AR“.
• Wiederholen Sie den Vorgang mit dem linken Kabel und Verbinder, und befestigen Sie ihn am Stift mit der Markierung „AL“.

Schritt 5: Den Mäher einschalten und in die Ladestation stellen

• Die Ladestation an die Stromversorgung anschließen
• Stellen Sie den Mäher in die Ladestation.

Schritt 6: EPOS®-Kabelunterstützung in der App aktivieren

• Öffnen Sie die Automower® Connect-App, und gehen Sie zu: Einstellungen > Zubehör > EPOS®-Kabelunterstützung > Aktivieren.

Schritt 7: Prüfen, ob die LED der Ladestation dauerhaft grün leuchtet

• Eine dauerhaft grün leuchtende LED an der Ladestation bedeutet, dass die Ladestation korrekt installiert wurde.
• Wenn die LED blau blinkt, überprüfen Sie, ob alle Verbinder ordnungsgemäß montiert sind.

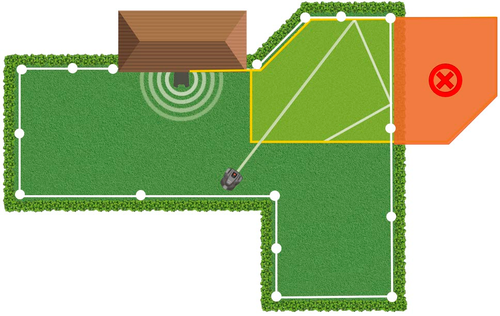

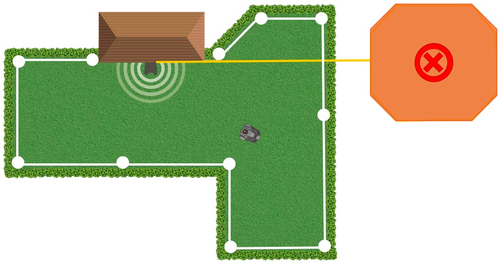

Das Unterstützungskabel funktioniert nur innerhalb des durch eine virtuelle Installation begrenzten Bereichs. Das Kabel kann innerhalb eines Arbeitsbereichs oder in einem Bereich verlegt werden, in dem Sie einen Transportweg installiert haben. Es kann jedoch nicht verwendet werden, um den Arbeitsbereich zu erweitern (Abbildung 1) oder um einen separaten Arbeitsbereich außerhalb der virtuellen Begrenzung (Abbildung 2) zu erstellen.

Abbildung 1

Abbildung 2

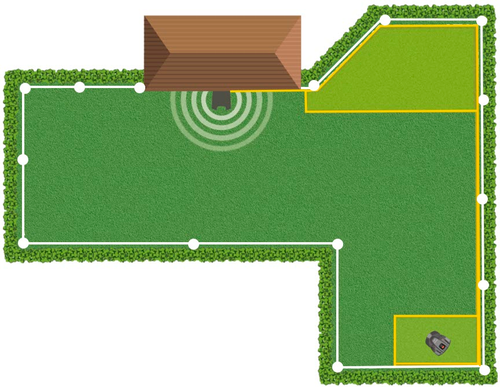

Wenn auf Ihrem Rasen das Satellitensignal in mehreren Bereichen nicht optimal ist, können diese in einer Schleife verbunden werden. Die maximale Schleifenlänge beträgt 800 Meter/2625 Fuß.

Transportwege

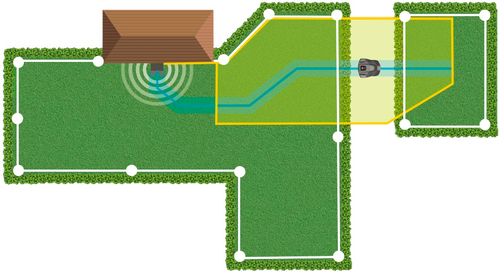

Wenn Ihr Mäher Probleme beim Folgen eines Transportwegs in einem Bereich mit schwacher Satellitenabdeckung hat, kann die Kabelunterstützung den Transportweg unterstützen. Um optimale Navigationsergebnisse zu erzielen, stellen Sie sicher, dass der Transportweg so breit wie möglich ist.

Verbotene Bereiche

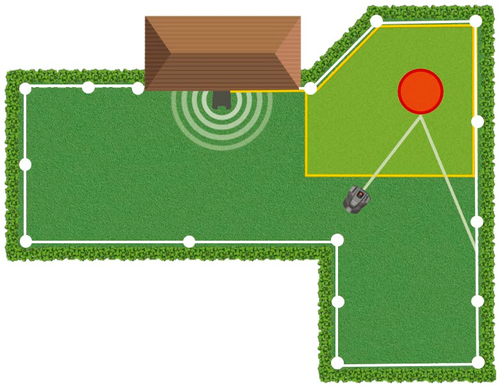

EPOS®-Sperrzonen werden verwendet, um zu verhindern, dass der Mäher in Rasenbereiche gelangt, in denen er nicht mähen darf. In Bereichen mit schwachem Satellitensignal kann die Genauigkeit dieser virtuellen Begrenzungen beeinträchtigt sein. Wir empfehlen daher dringend, eine Begrenzungskabelinsel um virtuelle Sperrzonen in Bereichen mit schwachem Satellitensignal zu erstellen.

Es ist jedoch wichtig, daran zu denken, dass eine Insel mit Begrenzungskabel allein nicht verhindert, dass der Mäher in den Bereich gelangt. Dafür ist immer eine EPOS®-Sperrzone erforderlich.

Mähmuster

• Systematisches Mähen: Wenn systematisches Mähen ausgewählt ist und der Mäher das Satellitensignal in einem Bereich des Rasens mit EPOS®-Kabelunterstützung verliert, hält er am Begrenzungskabel an. Das Mähen wird fortgesetzt, sobald er das Satellitensignal wieder empfängt.

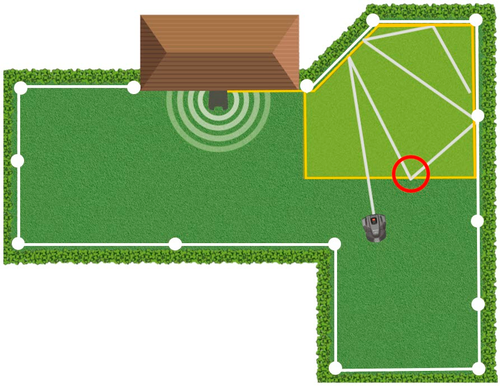

• Unregelmäßiges Mähen: Wenn unregelmäßiges Mähen ausgewählt ist, mäht der Mähroboter weiter innerhalb des durch das Begrenzungskabel festgelegten Bereichs, selbst wenn das Satellitensignal verloren geht.

Wenn der Mäher nach Installation des Unterstützungskabels weiterhin innerhalb des Arbeitsbereichs anhält, oder wenn er das Schleifenkabel nicht verlassen kann, müssen Sie das Kabel möglicherweise weiter in den Arbeitsbereich mit gutem Satellitensignal verlängern.

• Schneiden Sie ein neues Stück Kabel zurecht, das lang genug ist, um den Bereich der Kabelunterstützung nach Bedarf zu erweitern.
• Schneiden Sie das Unterstützungskabel an der Stelle durch, an der Sie die Verlängerung einfügen möchten.

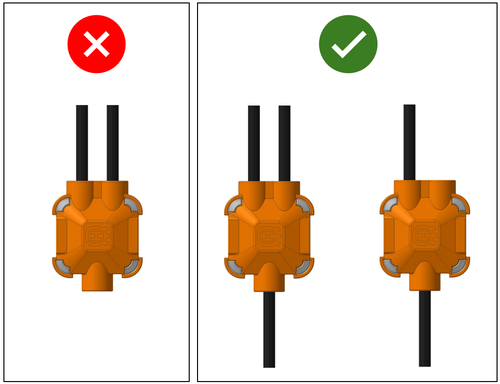

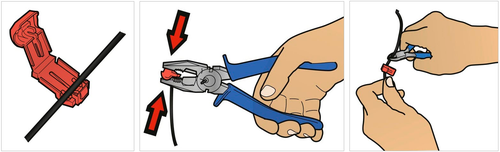

• Verwenden Sie Automower® Verbinder, um die Enden des neuen Kabels mit dem Unterstützungskabel zu verbinden.
• Drücken Sie die Enden in eine der drei Bohrungen im Verbinder.
• Drücken Sie die Anschlussklemme mit einer Zange zusammen, um sie zu verschließen.
• Sichern Sie die Kabel und Anschlussklemmen mit einer Klammer am Boden.
• Weitere Informationen zur Verwendung eines Automower® Verbinders finden Sie in diesem Artikel.

Hinweis: Die Gesamtlänge der Schleife des Unterstützungskabels darf 800 m (2624 ft) nicht überschreiten.

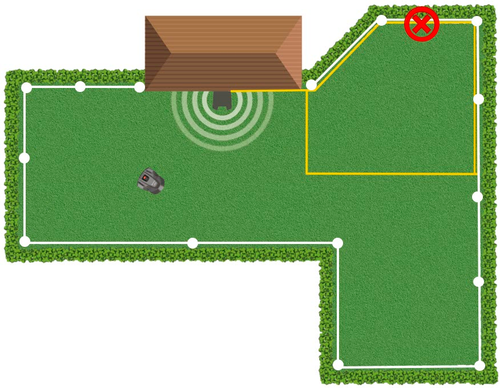

Wenn das Unterstützungskabel bricht, arbeitet der Mäher wie bei deaktivierter EPOS®-Kabelunterstützung weiter. In der Automower® Connect-App wird ein Warnhinweis angezeigt, und die Anzeige der Ladestation blinkt blau.

So reparieren Sie einen Kabelbruch

Befolgen Sie zum Reparieren eines Kabelbruchs unsere Anleitung: So reparieren Sie einen Kabelbruch in Ihrer Automower® Installation
