EPOS™-i funktsioon Dokkimine kaabliga kauglaadimisjaama paigutamiseks

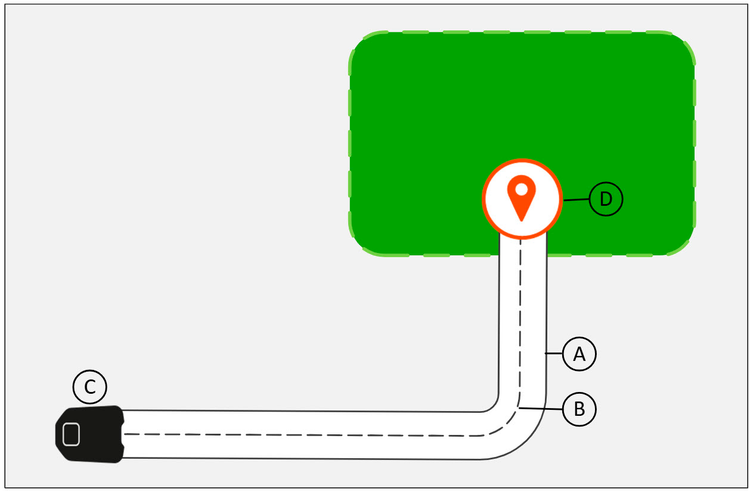

Kui soovite laadimisjaama paigutada katuse või puude alla või ilma satelliidisignaalita piirkonda, saate kasutada EPOS™-i kaablivaba paigalduse funktsiooni Dokkimine kaabliga. Selle abil saab laadimisjaama paindlikult paigutada isegi kaugematesse kohtadesse. Füüsiline piirdekaabel (A) ja juhtkaabel (B) loovad koridori, mis juhib niiduki laadimisjaamast (C) EPOS™-dokkimiskohta (D) ja tagasi.

Toetatud niidukid

Funktsioon Dokkimine kaabliga on saadaval kõigil Automower® NERA niidukitel, välja arvatud Automower® 435X AWD NERA.

Toimingud funktsiooni Dokkimine kaabliga seadistamiseks

1. Veenduge, et teil oleks olemas kõik vajalik:

• Automower®-i paigalduskomplektid, sealhulgas:

• ringikaabel: kasutatakse nii piirde- kui ka juhtkaablina
• Klambrid: kaabli maa külge kinnitamiseks
• Liitmikud: kaablite ühendamiseks
• Ühendused: kaablite ühendamiseks laadimisjaamaga


• Tööriistad: vasar vaiade maasse panemise lihtsustamiseks. Kombitangid piirdekaabli lõikamiseks ning ühenduste kokkusurumiseks. Reguleeritavad tangid liitmike kokkusurumiseks.

2. Paigutage ja ühendage laadimisjaam

• Pange kokku ja ühendage laadimisjaam. Vaadake üksikasjalikke juhiseid allolevast videost.

• Paigutage laadimisjaam selleks ettenähtud kohta. Pange tähele, et Automower® 305E, Automower® 310E NERA ja Automower® 320 NERA vajavad uue püsivara allalaadimiseks laadimisjaamas Wi-Fi leviala.
• Ärge kinnitage laadimisjaama maa külge enne, kui kaablite paigaldamine on lõpetatud.
• Ärge ühendage veel laadimisjaama toiteallikaga.

3. Piirdekaabli paigaldamine

• Paigaldage piirdekaabel ringina laadimisjaamast dokkimiskohta ja tagasi, luues niiduki jaoks koridori. Kasutage Automower®-i klambreid, et kinnitada kaabel maa külge.

• Alustage paigaldamist ja lõpetage paigaldamine laadimisjaama taga.
• Jätke 50 cm kaablivaru laadimisjaamaga ühendamiseks.

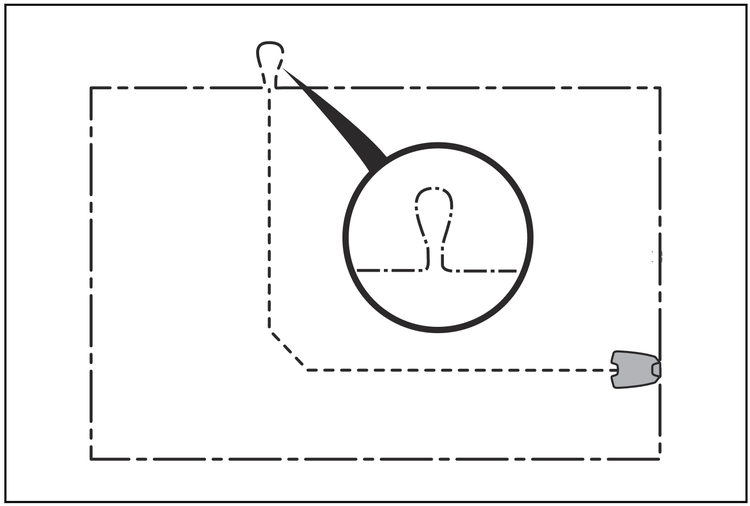

• Selleks, et juhtkaablit oleks lihtsam piirdekaabliga ühendada, tehke aas kohas, kus juhtkaabel ühendatakse, umbes 20 cm kaugusel piirdekaablist.

Paigutusjuhised.

• Soovitatav koridori laius: 2–5 m piirdekaablite vahel
• Minimaalne koridori laius: 1 m piirdekaablite vahel
• Piirdekaabli max pikkus: 200 m

4. Ühendage piirdekaabel laadimisjaamaga

Kasutage Automower®-i ühendusi, et ühendada piirdekaabli mõlemad otsad laadimisjaamaga.

• Avage ühendus ja asetage kaabel ühendusse.
• Vajutage ühendus tangidega kokku.
• Lõigake kaabel iga ühenduse kohalt umbes 1–2 cm kõrguselt läbi.

• Avage luuk laadimisjaama esiküljel.
• Suruge parempoolne ühendus laadimisjaama metallkontakti otsa, millel on tähis AR.
• Suruge vasakpoolne ühendus laadimisjaama metallkontakti otsa, millel on tähis AL.

5. Ühendage juhtkaabel laadimisjaama kontaktiga G1

Kasutage Automower®-i ühendust, et ühendada juhtkaabel laadimisjaamaga.

• Avage ühendus ja asetage kaabel ühendusse.
• Vajutage ühendus tangidega kokku.
• Lõigake kaabel iga ühenduse kohalt umbes 1–2 cm kõrguselt läbi.
• Avage luuk laadimisjaama esiküljel.
• Lükake ühendus metallkontaktile, millel on tähis G1.

6. Juhtkaabli paigaldamine

• Asetage juhtkaabel laadimisjaamast dokkimiskohani viiva koridori keskele, kinnitades selle Automower®-i klambritega maa külge. Juhtige juhtkaabel laadimisjaama alla. Järgige juhtkaabli maksimaalset pikkust 100 m.

7. Juhtkaabli ühendamine piirdekaabliga

Dokkimiskoht paigutub juhtkaabli ja piirdekaabli ühenduskohta.

• Lõigake piirdekaabel tangidega dokkimiskohas katki.
• Lükake mõlemad piirdekaabli ja juhtkaabli otsad ühte kolmest august, mis asuvad liitmiku allosas. Pole tähtis, millist ava millise kaabli jaoks kasutate.
• Pressige liitmik sulgemiseks tangidega kokku.

• Kinnitage kaablid ja liitmik klambritega maa külge.
• Lisateavet Automower®-i liitmiku kasutamise kohta leiate sellest artiklist.

8. Ühendage laadimisjaam toiteallikaga.

9. Asetage niiduk laadimisjaama

10. Valige rakenduses funktsioon Dokkimine kaabliga

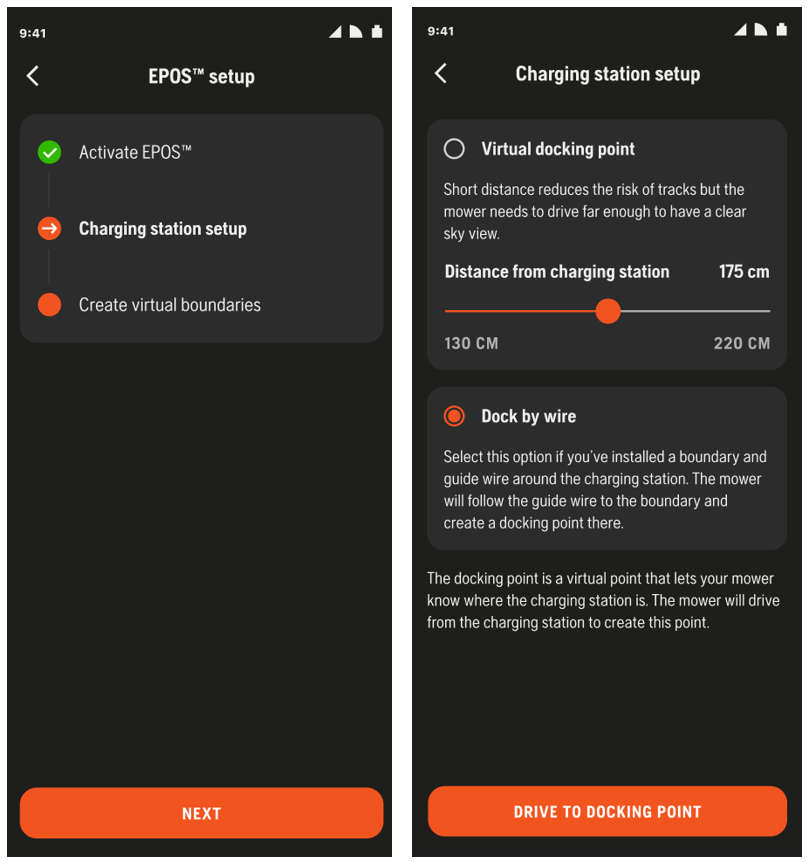

Käivitage rakenduses Automower® Connect protsess EPOS™ setup (EPOS™-i seadistamine) ja tehke vajalikud toimingud. Kui jõuate osani Charging station setup (Laadimisjaama seadistamine), valige funktsioon Dock by Wire (Dokkimine kaabliga).

Pange tähele, et funktsioon Dock by Wire (Dokkimine kaabliga) on rakenduses Automower® Connect saadaval ainult siis, kui kaablid on laadimisjaamaga korralikult ühendatud.

11. Vaadake, kas laadimisjaama LED-tuli jääb roheliselt põlema

Laadimisjaama LED-tuli peab jääma roheliselt põlema. Kui LED-tuli vilgub siniselt, kontrollige, kas kõik ühendused ja liitmikud on korralikult paigaldatud.

Funktsioon Dokkimine kaabliga EPOS-i paigaldiste korral

Kui teie niiduk ja laadimisjaam on juba EPOS-iga paigaldatud, kuid soovite laadimisjaama uude, kaugemasse kohta viia ja kasutada funktsiooni Dokkimine kaabliga, peate paigaldama ja ühendama kaablid, nagu eespool selgitatud, ning laadimise rakenduses uuesti paigaldama.

Toimige järgmiselt.

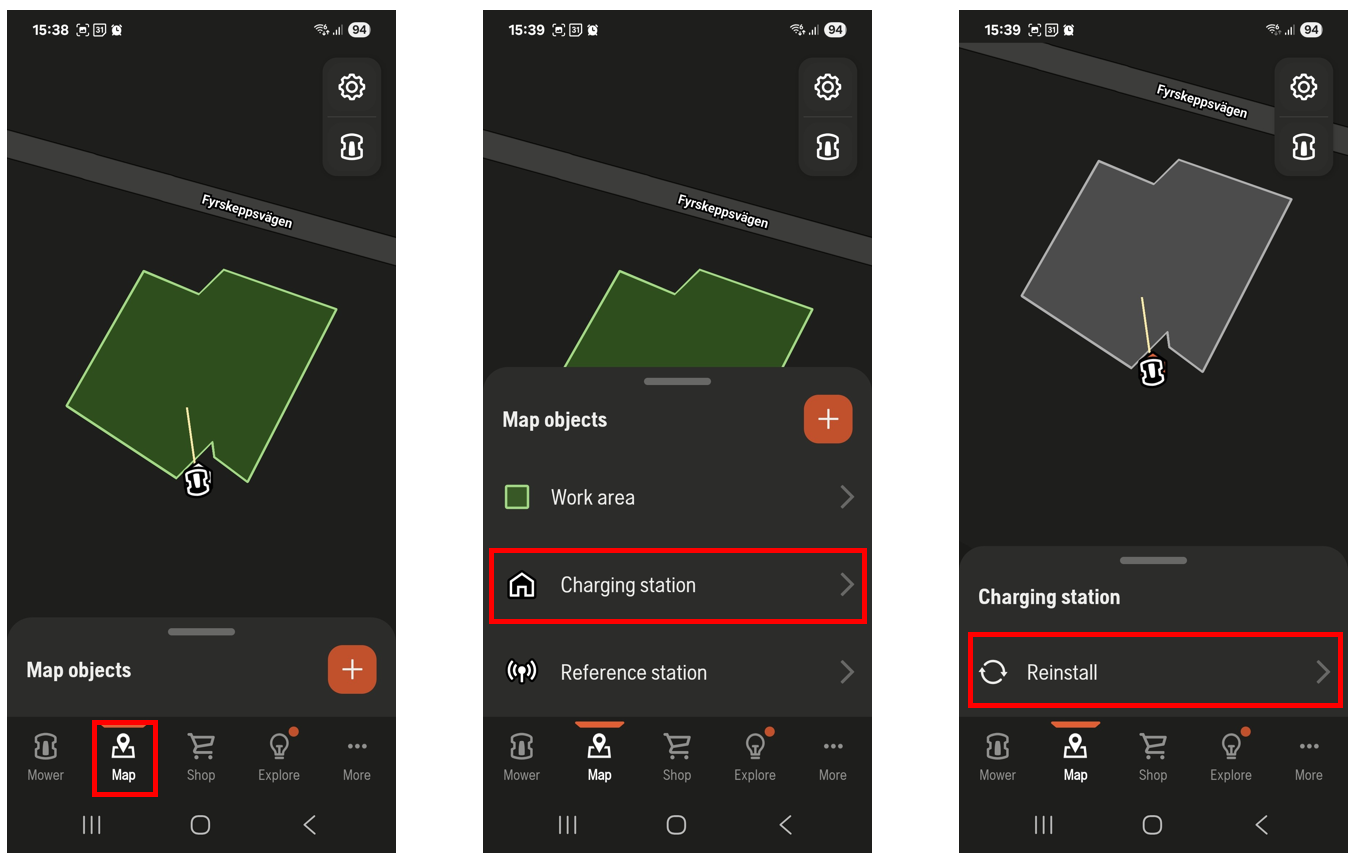

1. Avage menüüs valik Map (Kaart).
2. Valige kaardiobjektide seast Charging station (Laadimisjaam).
3. Vajutage nupu Reinstall (Paigalda uuesti).

Seotud tugiartiklid

Lisateavet piirde- ja juhtkaabli paigaldamise ja ühendamise ning veateate No loop signal (Niitmisala piirdesignaal puudub) lahendamise kohta leiate nendest artiklitest:

• Kuidas piirde- ja juhtkaablit Automower®-i laadimisjaamaga ühendada?
• Husqvarna Automower®-i liitmiku kasutamine
• Automower®-i paigalduses kaabli katkestuskoha leidmine ja selle parandamine
• No loop signal (Ringsignaal puudub) – Automower®-i veateade

Husqvarna Automower® robotniidukiga personaalse abi saamiseks võtke ühendust kohaliku Husqvarna edasimüüjaga.
